E-SERIES
(May, 2004)
33

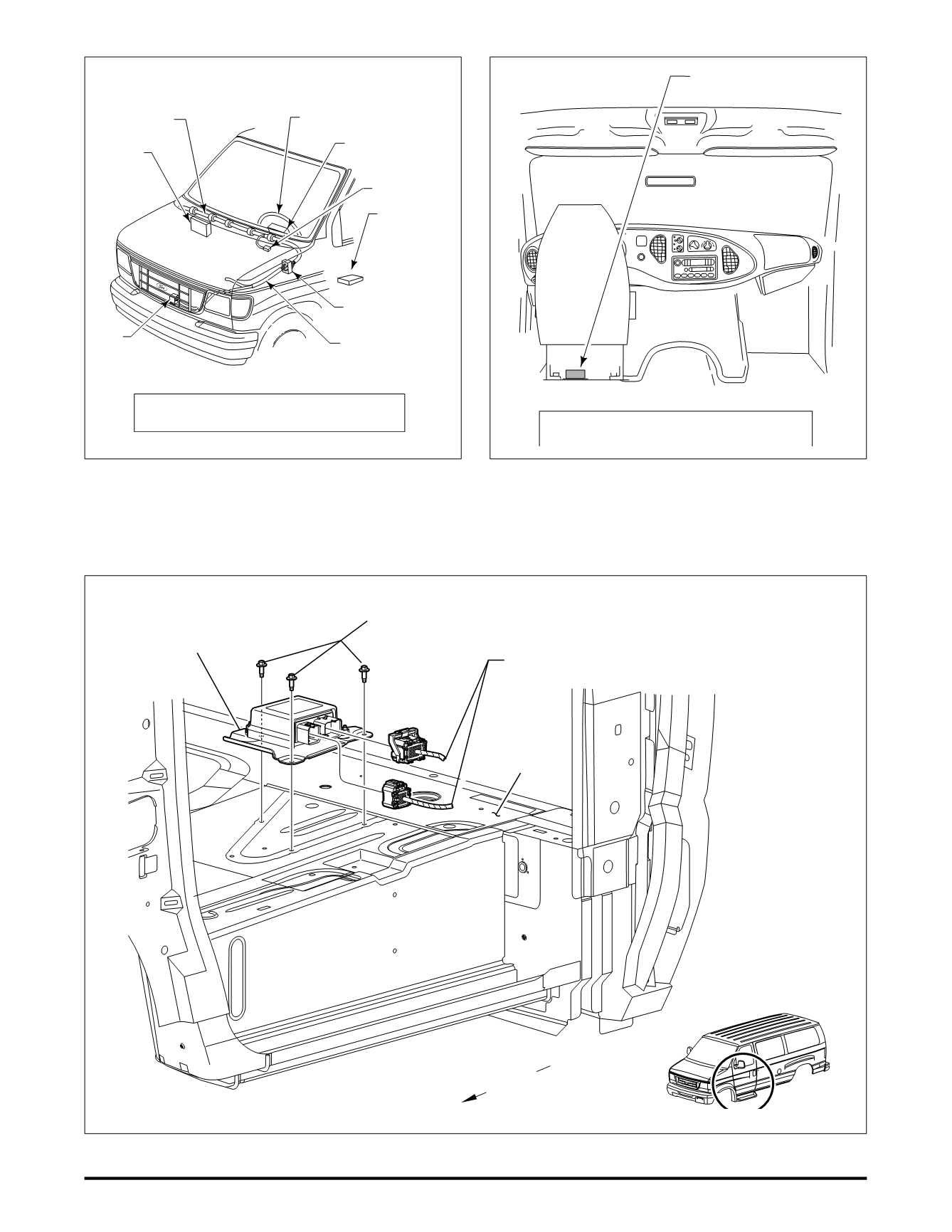

FIGUREE1 –E-SERIESSUPPLEMENTALRESTRAINT
SYSTEM (Air Bags, Sensors, andWiring)
STATEMENTSOFCONFORMITY
����������������������������������������������
������������������������������������������������
�����������������������������������������
���������
�����
�����
������
���������
��������
���������
�����������
���������
������
������
�����
����������
�����
������
�������
����
���������
������
�������
����������
��������������
����������������
������������
DONOTRELOCATE. MUSTBEMETAL-TO-METAL
CONTACT
RESTRAINTCONTROLMODULE
UNDERDRIVER'SSEAT
FRONTOF
VEHICLE
14A200 WIR ASY -
WDO REG RLY SW
REF FRONT
FLOOR PAN
N808248-S190 SCREW
TORQUE 12.0 ± 1.8 Nm
[9 ± 1.3 ft-lb]
14B321-A SNS & BRKT
ASY - A/BAG FRT
FIGUREE2 –E-SERIESRESTRAINTCONTROLMODULE
FIGUREE3 –E-SERIESRESTRAINTCONTROLMODULE
Sensor systemalso connected to pyrotechnic bucklepretensioners (not shown), which areassembled to the front
seat pedestals.Passenger air bag and buckle pretensioner replacedby cover/delete resistor and bracket/delete resistor,
respectively, on vehicles that have anoption that deletes the front passenger restraint system.
